水表系列
-
-
【返回列表】

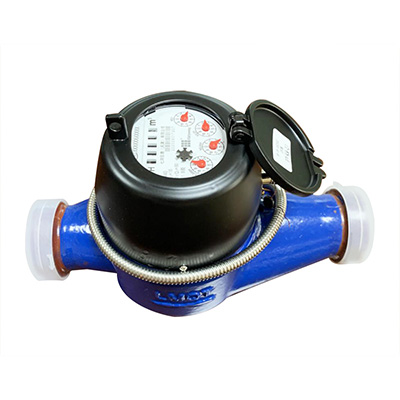

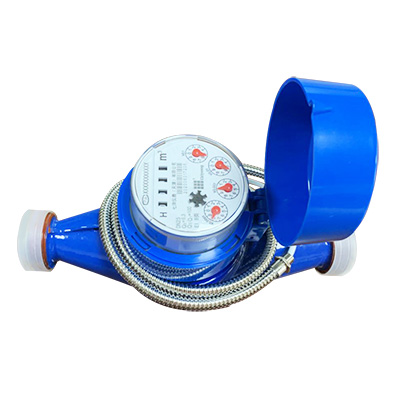

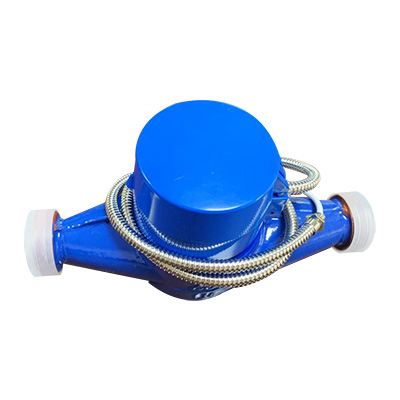

直讀水表
- 產品介紹
- 產品特點
- 技術參數及要求
- 功能及應用
一、基表規格、功能及系統技術要求
1、規格
B類、E1、臥式/立式、計數器采用干式、帶電子裝置。
2、水表溫度范圍等級為T30。適用條件：0.1～40℃冷水，水中含氯，PH值7.0～8.5。環、境溫度5℃～+50℃,相對環境濕度≤90%。
3、公稱直徑符合GB/T1047的規定；公稱壓力符合GB/T1048的規定。
4、水表尺寸符合GB/T 778.1中4.1條、4.2條的規定，公差不允許正公差，負公差為2mm。
5、壓力損失
壓力損失符合GB/T778.1中4.3條款,等級為△P63等級。
6、基表準確度、量程比
水表準確度為2級，水表量程比R≥80。
7、水表指示裝置的標尺的分格值應足夠小以保證水表的分辨率：不超過最小流量下流過1.5h的實際體積值的0.5％。
8、產品清楚、永久的在水表不可分離的外殼上標明以下信息：計量單位、準確度等級、常用流量、常用流量與最小流量比值、分界流量與最小流量比值、制造計量器具許可證標志和編號、制造商名稱或商標、制造年月和編號、流向、最大允許壓力、安裝方式、溫度等級、最大壓力損失等參數。
二、電子裝置技術要求
1、機電轉換方式
水表采用光電直讀式，機電轉換單元直接從基表的機械指示裝置中讀取累計流量的數據；
2、裝置輸出信號為數字信號，傳感器為紅外光電直讀。水表采用全整位直讀，高位不依靠邏輯進位。
3、傳感器
1)每個字輪傳感器≥5組對管；
2)裝置具有傳感器在線查錯功能，對不可信數據能夠準確報警；
3)裝置進行機電數據轉換時，抗環境可見光擾動強度≥800Lux；
4、裝置無內置電池，不抄表時，表具不加電。
5、通信接口
裝置采用M-bus總線接口。抄單只表時間<0.5秒。
6、電源
傳感器采用M-bus總線供電方式。滿足國際EN1434-3標準?？偩€電壓：24V～36V，傳感器最低工作電壓12V，最高工作電壓42V。具有動態電平識別的接收邏輯，無極性連接。
裝置靜態工作電流≤2mA，最大工作電流≤15mA；
水表電源在Unom（90％）≤U≤Unom（110％）波動時，電子遠傳水表不應損壞，能正常工作。傳感器接口隔離電壓4kV；具備浪涌電流保護 ，峰值功率1500W；傳感器M-BUS接口還具備短路保護、過流保護、過壓保護（可防御持久±50V可逆電壓，具有抵抗長久250VAC電壓的保護），故障解除后自動恢復。
7、水表電子部分與機械部分完全獨立，可更換，并采用雙組分環氧樹脂灌注密封，水表的電子裝置連同引出線和引出線密封裝置應達到GB/T 4208中規定的IP68防護等級。
8、電磁環境
在下列電磁干擾條件下，電子遠傳水表不應損壞和改變數據。
| 靜電放電抗擾度 | GB/T 17626.2 嚴酷等級：3級 |
| 射頻電磁場輻射抗擾度 | GB/T 17626.3 嚴酷等級：3級 |
| 電快速瞬變脈沖群抗擾度 | GB/T 17626.4 嚴酷等級：3級 |
| 浪涌(沖擊)抗擾度 | GB/T 17626.5 嚴酷等級：4類 |
